Per què triar ventiladors d'arrels d'acoblament directe per a un flux d'aire estable i de baix manteniment?

Resum

Si confieu en un flux d'aire constant per a l'aireació, el transport pneumàtic, el control de pols o la ventilació industrial, un ventilador que s'executa "en silenci en segon pla" no té preu. En realitat, molts equips lluiten amb el lliscament del cinturó, tensió freqüent, desalineació, pressió inconsistent i temps d'inactivitat per sorpresa que converteixen un canvi normal en un tiroteig. Aquest article desglossa el que faVentiladors d'arrels d'acoblament directediferents, on brillen, i com seleccionar-los, operar-los i mantenir-los per a un rendiment fiable.

Em centraré en els problemes pràctics del comprador: ús d'energia, estabilitat, càrrega de treball de manteniment, risc d'instal·lació, soroll i vibració, i fiabilitat a llarg termini. També obtindreu una llista de control de mida basada en l'aplicació, una taula de comparació, un pla de manteniment senzill, i una guia de resolució de problemes. Al llarg del camí, faré referència a les opcions d'enginyeria típiques que ofereixShandong Yinchi Environmental Protection Equipment Co., Ltd.per a projectes que exigeixen un flux d'aire continu.

Continguts

• Esquema
• Quins problemes estàs tractant de resoldre realment?
• Com funciona l'acoblament directe en un bufador d'arrels?
• Quins avantatges són més importants en el funcionament diari?
• Comparació entre l'acoblament directe i la transmissió per corretja
• Com seleccioneu el ventilador adequat sense penedir-vos?
• Què fa que la instal·lació sigui suau en lloc de desordenada?
• Pla de manteniment que realment es segueix
• Resolució ràpida de problemes comuns
• On s'adapten millor els ventiladors d'arrels d'acoblament directe?
• PMF

Esquema

• Aclarir els punts de dolor operatius reals darrere de les compres de ventiladors.
• Expliqueu què canvia l'"acoblament directe" mecànicament i operacionalment.
• Connecteu els beneficis amb resultats mesurables: temps de funcionament, potència, hores de treball, estabilitat.
• Compareu l'acoblament directe amb les solucions accionades per corretja en una taula pràctica.
• Proporcioneu una llista de selecció que podeu utilitzar amb qualsevol pressupost de proveïdor.
• Comparteix rutines d'instal·lació i manteniment que redueixin els errors evitables.
• Respon les preguntes freqüents dels compradors en un llenguatge senzill i de planta.

Quins problemes estàs tractant de resoldre realment?

La majoria de compres de ventiladors comencen amb els números de flux d'aire i pressió. Però la majoria de les decepcions del ventilador prové de tot al voltant d'aquests números. Aquests són els problemes que escolto més sovint dels operadors i els equips de manteniment:

• Flux d'aire inestableque provoca oscil·lacions del procés en les línies d'aireació o de transport.
• Temps d'inactivitat per problemes de cinturócom la pèrdua de tensió, el desgast, el lliscament o la desalineació de la politja.
• Augment de les factures energètiquesperquè el sistema fuig del punt de millor eficiència.
• Soroll i vibracióque provoca queixes i accelera el desgast dels coixinets.
• Sobrecàrrega de mantenimentde revisions freqüents, ajustaments i reparacions no planificades.
• Dur posada en marxaperquè els detalls de la instal·lació es van "deixar al camp".

Una bona solució no és només "un bufador". És un sistema de ventilador que es manté alineat, es manté estable i es manté en servei. És precisament per això que moltes instal·lacions s'inclinen capVentiladors d'arrels d'acoblament directequan el temps d'activitat importa més que estalviant una mica en el preu de compra inicial.

Com funciona l'acoblament directe en un bufador d'arrels?

Un bufador Roots és una màquina de desplaçament positiu. Mou un volum d'aire relativament fix per revolució, és a dir per què és popular en processos que exigeixen un flux constant. El mètode d'accionament canvia la fiabilitat que podeu oferir aquest flux.

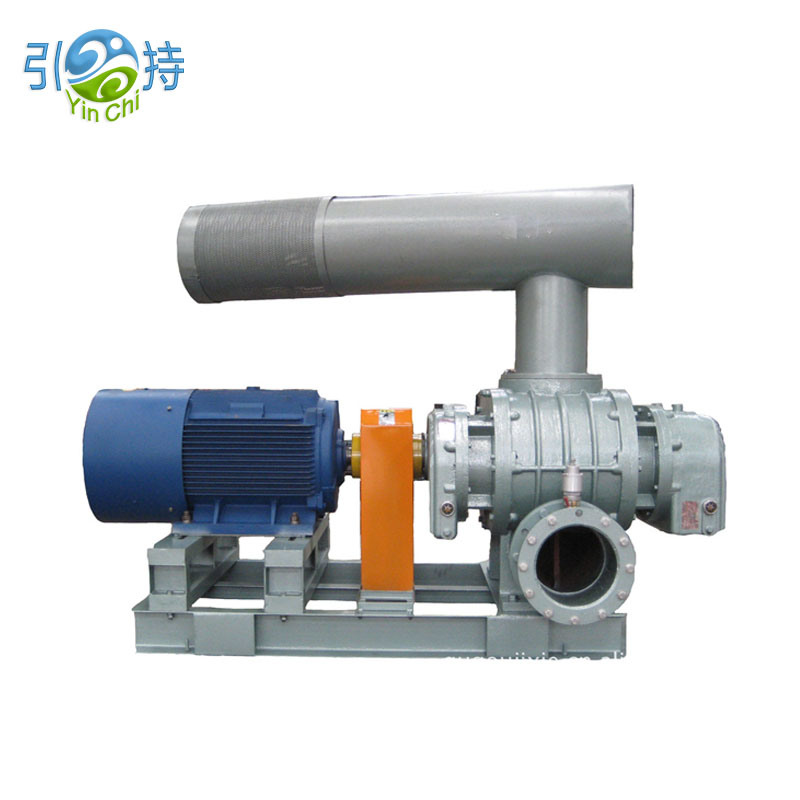

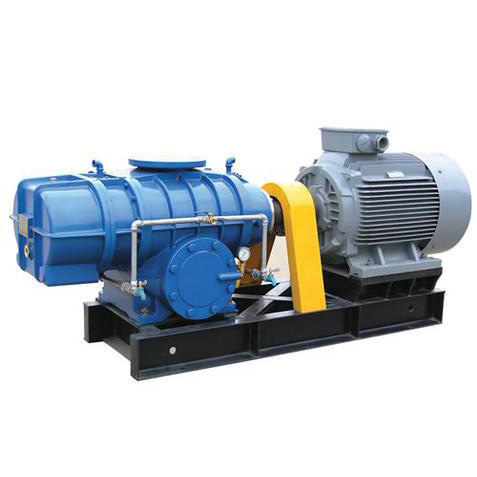

Què significa "acoblament directe".

En una configuració d'acoblament directe, l'eix del motor es connecta a l'eix d'entrada del ventilador mitjançant un acoblament (sovint flexible) en lloc de un sistema de corretja i politja. L'acoblament transmet el parell mentre s'adapta a petits canvis d'alineació o d'expansió tèrmica, depenent del tipus d'acoblament.

Per què els importa els compradors

Els cinturons poden funcionar bé, però els cinturons també introdueixen variables addicionals: tensió, lliscament, desgast de la politja, contaminació per pols i comprovacions d'alineació. L'acoblament directe elimina una gran part d'aquesta complexitat, que es pot traduir directament en menys aturades i menys treball d'ajustament rutinari.

Quins avantatges són més importants en el funcionament diari?

Flux d'aire més estable amb menys errors "petits".

Amb menys peces mòbils al recorregut de la unitat,Ventiladors d'arrels d'acoblament directepot oferir un rendiment més consistent dia a dia. Això és important a les conques d'aireació, on l'aire inestable pot perjudicar l'eficiència del tractament, i a les línies de transport, on els canvis de pressió poden causar endolls o danys al producte.

Menor mà d'obra de manteniment del sistema d'accionament

La inspecció de la corretja, la tensió, la programació de substitució i les comprovacions de desgast de la politja es sumen. L'acoblament directe no elimina manteniment, però sovint redueix les "petites tasques" repetitives que consumeixen més temps i generen l'error més humà.

Millor eficiència a llarg termini quan es configura correctament

L'eficiència depèn del sistema complet: pèrdues del filtre d'entrada, encaminament de canonades, pressió de descàrrega i estratègia de control. Però eliminar les pèrdues i el lliscament del cinturó us pot ajudar a mantenir-vos més a prop del punt de funcionament previst. Acoblament d'un ventilador d'acoblament directe amb els controls adequats (sovint un variador de freqüència quan escau) és un camí habitual per reduir l'energia malgastada.

Instal·lacions més netes, ordenades i segures

Un protector del cinturó, les politges, la pols del cinturó i les zones de tensió ocupen espai i afegeixen consideracions de seguretat. L'acoblament directe pot donar lloc a un més paquet compacte, que és útil quan la sala de ventilació està plena o l'accés és limitat.

Empreses comShandong Yinchi Environmental Protection Equipment Co., Ltd.normalment es construeixen paquets d'acoblament directe tenint en compte elements pràctics del sistema: filtració d'admissió, opcions de control de soroll, disseny de bastidor base i accessibilitat de manteniment. Els detalls varien segons el model i el projecte, però l'objectiu és el mateix: mantenir el flux d'aire fiable amb menys maldecaps.

Comparació entre l'acoblament directe i la transmissió per corretja

Si el vostre lloc té la disciplina i l'espai per al manteniment del cinturó, els cinturons poden estar bé. Però si el teu dolor és "sempre estem perseguint petits problemes de conducció",Ventiladors d'arrels d'acoblament directesovint són l'opció més tranquil·la i previsible.

Com seleccioneu el ventilador adequat sense penedir-vos?

Els errors de selecció solen venir de la manca de realitats del sistema. Aquí hi ha una llista de verificació que faig servir per mantenir les cotitzacions comparables i evitar "sorpreses després de la instal·lació".

Llista de verificació de selecció

• Flux d'aire i pressió de treball necessarisen condicions reals de funcionament, no només en un punt.
• Cicle de treballcom ara el funcionament continu, les càrregues intermitents o els pics estacionals.
• Qualitat de l'aireinclosa la pols, la humitat, els gasos corrosius o l'exposició a la boira d'oli.
• Mètode de controlcom ara velocitat fixa, control VFD o posada en escena de diverses unitats.
• Objectiu de sorollinclosos els límits interiors i les estacions de treball properes.
• Accés de mantenimentper a filtres, oli, acoblament i punts d'inspecció.
• Dispositius de protecciócom la vàlvula d'alleujament, el control de la temperatura i la instrumentació de pressió.
• Traçat de la canonadaper minimitzar els colzes, evitar canonades de mida inferior i reduir les pèrdues de pressió.

Una manera senzilla de comprovar la vostra cotització

Demaneu al proveïdor que proporcioni la potència esperada al vostre punt d'operació i el marge recomanat per a la configuració de la vàlvula d'alleujament. Si dues cites mostren una potència molt diferent per al mateix flux d'aire i pressió, heu trobat una conversa que val la pena tenir.

Què fa que la instal·lació sigui suau en lloc de desordenada?

La majoria dels "problemes de ventilador" del primer mes són problemes d'instal·lació disfressats. L'acoblament directe és indulgent de moltes maneres, però l'alineació, la rigidesa de la base i la tensió de la canonada encara són importants.

Elements bàsics d'instal·lació

• Fonament i baseha de ser nivell i rígid per evitar l'amplificació de la vibració.
• Suport de canonadesha d'evitar les càrregues dels broquets que treuen la carcassa del ventilador fora d'alineació.
• Filtració d'entradas'ha de dimensionar per minimitzar la caiguda de pressió i protegir els rotors.
• Vàlvula de retenció i vàlvula d'alleujamentLa col·locació ajuda a evitar els esdeveniments de retrocés i sobrepressió.
• Comprovacions de posada en marxahauria d'incloure la direcció de rotació, la línia de base de la vibració, l'augment de la temperatura i les fuites.

Si esteu comprant un sistema empaquetat deShandong Yinchi Environmental Protection Equipment Co., Ltd., demaneu una clara llista de comprovació de posada en marxa i llista de consumibles recomanats per endavant. És una petita pregunta que evita molt caos del primer any.

Pla de manteniment que realment es segueix

El millor pla de manteniment és el que el vostre equip pot executar de manera coherent. Aquí teniu un horari pràctic que funciona per a molts sales de ventilació de servei continu. Ajusteu-vos sempre en funció de les condicions del vostre lloc i les hores de funcionament.

Horari de rutina

• Control diari o per tornsescolteu si hi ha sorolls anormals, observeu la pressió de descàrrega, confirmeu que la temperatura és estable.
• Setmanalmentinspeccioneu l'estat del filtre d'entrada, comproveu si hi ha fuites, comproveu que la vibració és normal.
• MensualmentComproveu el nivell i l'aspecte de l'oli, inspeccioneu visualment l'estat de l'acoblament i confirmeu que els elements de subjecció són segurs.
• Trimestralregistreu lectures de vibracions si estan disponibles, inspeccioneu els indicadors d'alineació si el vostre lloc els utilitza.
• Servei planificatsubstituïu l'oli i els filtres per interval del fabricant, substituïu l'element d'acoblament tal com es recomana.

L'objectiu és la predictibilitat avorrida. Un ben gestionatVentiladors d'arrels d'acoblament directeLa configuració sovint es guanya la seva reputació perquè converteix les reparacions d'emergència en tasques programades.

Resolució ràpida de problemes comuns

Llista de símptomes i causes probables

• El cabal baixa però el corrent del motor augmentaés probable que una pressió de descàrrega més alta, un filtre obstruït, una canonada bloquejada o un problema amb la posició de la vàlvula.
• El cabal baixa i el corrent del motor baixaprobable restricció d'entrada, fuita d'aire o obertura de la vàlvula de derivació/alleujament massa aviat.
• Vibració anormalprobable tensió de la canonada, floc de la base, desalineació, desgast de l'acoblament o desgast dels coixinets.
• Sobreescalfamentés probable que hi hagi pressió excessiva, mala ventilació, oli incorrecte o camí de refrigeració bloquejat.
• Soroll de pols fortpot indicar ressonància a la canonada, silenciament insuficient o lògica de control inestable.

Dues comprovacions ràpides que estalvien temps

• Comproveu la caiguda de pressió i la neteja del filtre d'entrada abans de perseguir causes mecàniques més profundes.
• Verifiqueu la pressió de descàrrega a la sortida del ventilador, no només a l'extrem més llunyà de la línia.

On s'adapten millor els ventiladors d'arrels d'acoblament directe?

Ventiladors d'arrels d'acoblament directesón especialment valuosos quan el vostre procés necessita un flux d'aire constant i els valors del vostre lloc punts de contacte de manteniment reduïts. Les aplicacions habituals inclouen:

• Conques d'aireació i equiparació de tractament d'aigües residuals
• Transport pneumàtic de pols, grànuls i materials a granel
• Desulfuració, oxidació i manipulació de gasos industrials dins dels límits de material adequats
• Suport de buit o pressió per a tasques d'envasat, assecat i ventilació industrial
• Sistemes de control i filtració de pols que necessiten una pressió estable

Si el vostre equip d'operacions s'estén o el vostre entorn castiga els sistemes de cinturons amb pols i calor, l'acoblament directe pot ser la diferència entre "ajustar-se sempre" i "només córrer".

PMF

Què és millor per a l'acoblament directe o per corretja d'ús d'energia

L'acoblament directe sovint evita les pèrdues i el lliscament relacionats amb la corretja, però el rendiment energètic real depèn del bon funcionament del ventilador. mida per al punt d'operació, com està dissenyada la vostra canonada i com controleu la velocitat i la pressió.

Els ventiladors d'acoblament directe requereixen una alineació perfecta

Encara requereixen una alineació adequada durant la instal·lació, però els acoblaments flexibles poden tolerar petites desviacions. Com millor alineació, més temps tendeixen a durar l'acoblament i els coixinets.

Puc canviar el flux d'aire fàcilment sense canviar el maquinari?

En molts casos sí, sobretot si el sistema admet control de velocitat variable. Assegureu-vos que el ventilador, el motor i els límits del procés són compatibles amb el rang de velocitat objectiu.

Què causa un soroll fort als sistemes de ventilació Roots

El soroll pot provenir de pulsacions de pressió, ressonància a la canonada, silenciadors insuficients, funcionament a alta pressió o mecànics. desgast. Una estratègia de silenciament adequada i un punt de funcionament estable solen ajudar més.

Amb quina freqüència he de canviar l'oli

Seguiu l'interval del fabricant i ajusteu la temperatura, la pols i les hores de funcionament. L'estat del petroli diu la veritat, doncs si s'enfosqueix ràpidament o fa olor de cremat, investigueu les fonts de calor i contaminació.

És un paquet d'acoblament directe més difícil d'instal·lar que un d'accionat per corretja

No necessàriament. La clau és una base rígida, un suport de canonada correcte i controls de posada en marxa. Un conjunt empaquetat d'un experimentat El proveïdor pot simplificar el procés perquè els components es combinen i es posen a prova.

Quina informació he de proporcionar quan demani un pressupost

Flux d'aire, rang de pressió de treball, cicle de treball, temperatura del lloc, qualitat del gas, altitud si escau, preferència de control i soroll expectatives. Com més completes siguin les entrades, menys conjectures en la selecció final.

Què he de prioritzar si m'importa més el temps d'activitat

Mides correctes, filtració d'entrada adequada, dispositius de protecció, instal·lació rígida i un calendari de manteniment realista. Un estable, ben gestionatVentiladors d'arrels d'acoblament directesistema sol ser una opció amb un temps de funcionament elevat.

Pensaments finals

Si estàs cansat dels ajustos freqüents de la unitat, el flux d'aire inconsistent i les tasques de manteniment que no acaben mai, un acoblament directe la configuració mereix una atenció seriosa. Quan s'especifica i s'instal·la correctament,Ventiladors d'arrels d'acoblament directepot simplificar el funcionament diari alhora que millora l'estabilitat i redueix el risc de temps d'inactivitat.

Si voleu ajuda per adaptar el flux d'aire, el rang de pressió i les condicions del lloc amb una configuració pràctica,Shandong Yinchi Environmental Protection Equipment Co., Ltd.pot proporcionar orientació sobre l'aplicació i solucions empaquetades. A punt per passar de la "fixació constant" a la "funció constant":contacta amb nosaltresper discutir els requisits del vostre projecte.
