Com pot un sistema de transport pneumàtic reduir la pols, el temps d'inactivitat i la pèrdua de material?

Resum

Moure pols, grànuls i grànuls sembla senzill fins que es tracta de núvols de pols, canals obstruïts, segregació, producte trencat i operadors que cuiden els punts de transferència durant tot el dia. Un ben dissenyatSistema de transport pneumàticmou el material a granel a través de canonades tancades mitjançant un flux d'aire controlat, ajudant a les plantes a mantenir-se més netes, segures i coherents alhora que redueix la manipulació manual.

Aquesta guia desglossa les decisions que realment importen per al rendiment i el cost operatiu, des del buit contra la pressió fins a la fase diluïda i la fase densa, la filtració, la selecció de tanques d'aire i l'encaminament de la canonada. També inclou una llista de comprovació pràctica, una taula de comparació i una PMF perquè pugueu passar de "necessitem alguna cosa que funcioni" a una especificació clara i de baix risc. Els exemples i les recomanacions reflecteixen les condicions industrials comunes i l'enfocament d'enginyeria utilitzat perShandong Yinchi Environmental Protection Equipment Co., Ltd.

Taula de continguts

• Esquema
• Quins problemes resol el transport pneumàtic
• Com funciona un sistema de transport pneumàtic
• Transport al buit vs transport a pressió
• Fase diluïda vs fase densa
• Components clau que decideixen la fiabilitat
• Llista de comprovació del disseny abans de comprar
• Palanques d'energia i costos d'explotació
• Control de pols i consideracions de seguretat
• Pla de posada en marxa i manteniment
• Casos d'ús del món real
• PMF
• Conclusió i propers passos

Esquema

• Identifiqueu els vostres punts de dolor més grans i com és l'"èxit" a terra
• Entendre els conceptes bàsics del flux d'aire i els sòlids perquè les propostes siguin comparables
• Trieu el mode de transport adequat per a la distància, la disposició i els punts de recollida
• Trieu la fase diluïda o densa en funció de la fragilitat i la capacitat del producte
• Assegureu-vos components fiables que coincideixen amb el vostre comportament del material
• Utilitzeu una llista de verificació per reduir el risc abans de la fabricació i la instal·lació
• Planifiqueu el control de la pols, el funcionament segur i el manteniment des del primer dia

Quins problemes resol el transport pneumàtic

Si estàs considerant aSistema de transport pneumàtic, probablement no ho feu per diversió. Ho estàs fent perquè el teu mètode de transferència actual t'està costant temps, producte i paciència.

• Pols als punts de transferènciaque cobreix l'equip, activa les alarmes de neteja i crea condicions de treball incòmodes
• Pèrdua material i contaminacióde transportadors oberts, fuites o neteja freqüent
• Ponts i obstruccionsen canals, tremuges i alimentadors de cargol a causa del flux inconsistent
• Lots inconsistentscausada per segregació, vessament o velocitats d'alimentació inestables
• Alta dependència laboralon els operadors han d'intervenir per mantenir el material en moviment
• Danys al productecom ara trencament de pellets, desgast de pols o generació excessiva de fines
• Restriccions de dissenyquan necessiteu recórrer estructures, pisos o fins a sitges

El transport de canonades tancades ajuda perquè redueix els punts de transferència exposats i mou el material amb aire i pressió controlats. Això significa menys llocs per escapar la pols, menys llocs per vessar i menys llocs per amagar el "temps d'inactivitat misteriosa".

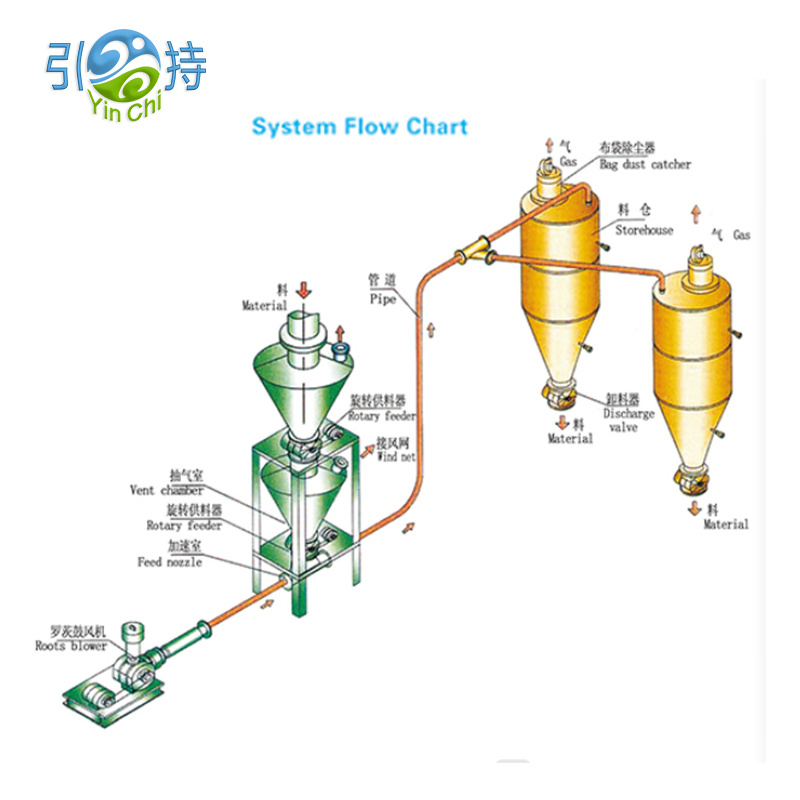

Com funciona un sistema de transport pneumàtic

A un alt nivell, aSistema de transport pneumàtictransporta sòlids a granel a través d'una canonada utilitzant una diferència de pressió i un flux d'aire. El material entra a la línia de transport en un punt de recollida, viatja fins a un recipient receptor i l'aire es separa dels sòlids per filtració.

Què passa dins de la canonada

• El flux d'aire proporciona la força motriu
• Els sòlids són arrastrats o empès en funció del mode de transport
• La velocitat ha de ser prou alta per evitar la sedimentació, però no tan alta que destrueixi el producte o malgasti energia
• Els revolts, els recorreguts llargs i els canvis d'elevació afegeixen resistència i afecten l'estabilitat

El que hauries d'exigir a qualsevol disseny

• Transport estable sense augments, endolls o "eructes" al receptor
• Velocitat d'alimentació previsible per torns, estacions i canvis de lot de material
• Funcionament estanc a la pols amb filtració mida per a condicions de producció reals
• Accés de manteniment raonable als punts de desgast i filtres

Transport al buit vs transport a pressió

Una de les primeres opcions és si la vostra línia de transport ha de tirar material (buit) o ​​empènyer material (pressió). Tots dos poden funcionar bé, però resolen diferents problemes de les plantes.

Una regla pràctica és començar amb el disseny. Si necessiteu recollir des de diversos punts i lliurar-lo en un sol lloc, sovint les solucions de buit simplifiquen la xarxa. Si necessiteu lliurar material a una sitja llunyana o a diversos contenidors, el transport de pressió pot ser més adequat.

Fase diluïda vs fase densa

Aquí és on molts projectes tenen èxit o fracassen. El mateixSistema de transport pneumàtices pot comportar molt bé amb un material i terriblement amb un altre si l'elecció de la fase és incorrecta.

Fase diluïda

• El material es transporta en un corrent d'aire relativament alta
• Sovint és més senzill de controlar i pot manejar una àmplia gamma de pols i pellets
• Risc: una velocitat més alta pot augmentar el desgast, el soroll i el desgast del producte

Fase densa

• El material es mou a menor velocitat d'una manera més "slug" o "tap".
• Sovint es prefereix per a productes fràgils, pols abrasius o quan es minimitzen els problemes de degradació
• Risc: pot requerir una alimentació més acurada, un control de pressió i un ajustament específic del material

Si la vostra planta té problemes com el trencament de pellets, massa fines o l'erosió visible als revolts, la fase densa (o una estratègia de baixa velocitat) esdevé un candidat seriós. Si el vostre principal problema és simplement un transport fiable amb un control senzill, la fase diluïda pot ser el camí més ràpid cap a l'estabilitat.

Components clau que decideixen la fiabilitat

Les cotitzacions poden semblar similars al paper, però les opcions de components mostren si el proveïdor entén el vostre material. Aquestes són les parts que més sovint decideixen el rendiment del dia a dia.

• Dispositiu d'alimentaciócom ara la vàlvula d'aire rotativa, el venturi o l'alimentació del recipient a pressió, seleccionades per al control de fuites i la taxa de sòlids estable
• Font d'airecom ara ventilador, ventilador o compressor, mida per a la pressió i el cabal requerits amb marge per a la càrrega del filtre
• Línia de transportincloent el diàmetre de la canonada, els corbes i les seccions de desgast, dissenyats per limitar la caiguda de pressió i evitar la sedimentació
• Receptor i filtracióincloent l'àrea del filtre, el mètode de neteja i la descàrrega de pols, dissenyats per a un funcionament continu sense sufocar-se
• Controls i instrumentacióinclosos els sensors de pressió, la pressió diferencial entre els filtres i els enclavaments que eviten els esdeveniments d'obturació

Per a moltes fàbriques, la vàlvula d'aire és un problema silenciós. Massa fuites significa transport inestable, mala separació del receptor i pols inesperada. Els espais lliures massa ajustats o poc ajustats poden generar calor, enganxament i aturades freqüents. Fes coincidir la tanca d'aire amb la mida de la partícula, la temperatura, l'abrasivitat i el nivell de segellat necessari.

Llista de comprovació del disseny abans de comprar

Utilitzeu aquesta llista de verificació per comparar propostes i reduir les sorpreses desagradables després de la instal·lació. L'objectiu no és la perfecció, és el control del risc.

• Perfil del materialincloent la densitat a granel, el rang de mida de partícula, la sensibilitat a la humitat, l'adhesió, l'abrasivitat i la temperatura
• Objectius de capacitatinclosa la taxa mitjana, la taxa màxima i la freqüència amb què es produeixen els pics
• Distància i recorregutinclosa la longitud equivalent total, el nombre de corbes, les elevacions verticals i els punts de suport disponibles
• Punts de recollida i descàrregaincloent quantes fonts i destinacions necessiteu ara i en dos anys
• Estàndard de netejainclosa la quantitat de pols acceptable al voltant del receptor i l'aspecte de la neteja actual
• Potència i serveis públicsinclosa la capacitat elèctrica disponible i si l'aire comprimit és estable i sec
• Gestió del desgastinclòs l'estil de flexió, les seccions de desgast reemplaçables i l'accés per a la inspecció
• Accés de mantenimentinclòs l'espai de canvi de filtres, l'autorització del servei de tancament d'aire i els punts d'aïllament segurs
• Pla de posada en marxaincloent proves amb el vostre material real, no només amb mostres "típiques".

Si una proposta evita aquests temes o els respon vagament, no és un buit "agradable". D'aquí serà el vostre temps d'inactivitat més endavant.

Palanques d'energia i costos d'explotació

El cost d'operació no es refereix només a la mida del motor. Es tracta de si el sistema pot moure material a la velocitat i pressió estables més baixes per a les vostres condicions específiques.

• Selecció del diàmetre del tubafecta de manera espectacular la velocitat i la caiguda de pressió
• Disciplina de rutacom ara menys corbes pronunciades redueix la turbulència i el desgast
• Control del flux d'aireajuda a evitar l'excés de material només per "estar segur"
• Mida del filtreevita una pressió diferencial alta que obliga la font d'aire a treballar més
• Gestió de fuitesa les tanques d'aire i connexions redueix l'aire malgastat i el flux inestable

Un cost ocult comú és el funcionament a una velocitat de l'aire excessiva perquè el sistema està poc equipat. Amb un millor control de pressió i filtre, els operadors poden confiar en el procés, no en els seus instints, i podeu mantenir la línia en una finestra estable i eficient.

Control de pols i consideracions de seguretat

La pols no és només un problema de neteja. Les partícules fines poden passar fàcilment a l'aire, migrar als coixinets i als armaris elèctrics i crear entorns de treball incòmodes. El transport tancat redueix el nombre de punts de transferència oberts, però el control de la pols encara depèn de la recepció i filtració intel·ligents.

Mesures pràctiques que marquen una diferència visible

• Utilitzeu un receptor amb una àrea de filtre suficient perquè la filtració es mantingui estable durant llargues tirades
• Trieu un mètode de neteja del filtre que s'adapti al vostre cicle de treball i al vostre comportament de pols
• Planifiqueu la descàrrega de pols perquè les multes no tornin a entrar a l'espai de treball durant el buidatge
• Segellar les connexions i mantenir les juntes per mantenir el sistema realment tancat
• Mantingueu els ports d'inspecció accessibles perquè els "petits problemes" no es converteixin en taps sobtats

Si el vostre material és combustible o extremadament fi, discutiu els requisits de seguretat específics de la planta al principi del projecte. Una bona enginyeria és proactiva: assumeix la variabilitat del món real i es construeix en capes protectores en lloc de confiar en un comportament perfecte de l'operador.

Pla de posada en marxa i manteniment

A Sistema de transport pneumàticno hauria de requerir heroicitat. La manera més senzilla d'aconseguir-ho és tractar la posada en marxa com a part del disseny, no com una idea posterior.

• Prova de referènciaamb el vostre material real a la temperatura i el rang d'humitat esperats
• Verificació de la velocitatper confirmar que estàs per sobre dels límits establerts sense accelerar massa
• Observació de càrrega del filtreper confirmar que el cicle de neteja manté la pressió diferencial estable
• Pla d'inspecció de desgastper a revolts i zones d'alt impacte a intervals de temps definits
• Estratègia de recanviscentrant-se en els segells d'aire, els elements de filtre i les seccions de desgast

La majoria dels "problemes misteriosos" apareixen com a patrons de pressió, pressió diferencial del filtre i càrrega del motor. La instrumentació no ha de ser elegant, s'ha de col·locar de manera intel·ligent i utilitzar-la.

Casos d'ús del món real

Aquí hi ha escenaris habituals en què les plantes trien el transport pneumàtic i per a què optimitzen normalment.

• Transferència de pols a les batedoresprioritza la recollida estanca a la pols i l'alimentació consistent per protegir la qualitat del lot
• Transport de pellets a sitgesprioritza la manipulació suau i els corbes resistents al desgast per reduir les multes
• Estacions d'abocament de bossesprioritzar l'extracció de pols local i la recepció neta per protegir els operadors
• Recollides múltiples en una línia de procésprioritza la lògica de commutació estable i la succió equilibrada

El fil conductor és el control de la variabilitat. Canvis materials. La humitat ambiental canvia. Els operadors canvien. El sistema ha de proporcionar un flux estable sense exigir una intervenció manual constant.

PMF

Q1. Quina informació he de preparar abans de sol·licitar una proposta

Proporcioneu el nom del vostre material, el rang de densitat a granel, el rang de mida de partícula, la sensibilitat a la humitat, la temperatura, la capacitat desitjada, les distàncies, el nombre de corbes i els punts de recollida i descàrrega. Si teniu fotos dels punts de transferència actuals i de la situació de pols que l'envolta, això ajuda els enginyers a dissenyar-los per a la realitat en lloc de supòsits.

P2. Un sistema pneumàtic danyarà pellets o grànuls fràgils

Pot ser si la velocitat és massa alta o les corbes estan mal seleccionades. És per això que l'elecció de fase, l'encaminament i el disseny de la curvatura són importants. Quan la integritat del producte és crítica, les estratègies de baixa velocitat i l'encaminament gestionat pel desgast poden reduir significativament el desgast.

P3. Per què alguns sistemes es connecten fins i tot quan el motor és potent?

Sovint, l'obturació és causada per una alimentació inestable, massa corbes pronunciades, una relació aire-sòlid incorrecta, una adhesió impulsada per la humitat o una restricció del filtre que canvia el flux d'aire durant el funcionament. Més potència no crea automàticament un transport estable.

P4. Com puc reduir la pols al voltant del receptor?

Centra't en l'àrea de filtració del receptor, la neteja adequada del filtre, les connexions segellades i un mètode de descàrrega controlada per a les multes capturades. Els problemes de pols solen provenir d'una filtració de mida inferior o d'un segellat deficient en lloc de la pròpia "transmissió pneumàtica".

P5. Un sistema pot gestionar diversos materials

De vegades, però depèn de com siguin diferents aquests materials en densitat, mida de partícules i comportament del flux. Si heu de manipular diversos materials, demaneu un disseny que defineixi finestres operatives estables i inclogui passos pràctics de canvi i neteja.

Conclusió i propers passos

A Sistema de transport pneumàticno és una compra única, és una decisió de procés. Quan la fase, la font d'aire, el mètode d'alimentació, l'encaminament i la filtració s'ajusten al vostre material i disseny, obteniu terres més nets, menys interrupcions i una producció més previsible. Quan no ho són, obteniu pols, endolls i un sistema que tothom evita.

Si voleu un disseny que s'adapti a les condicions de la vostra planta i al comportament del material,Shandong Yinchi Environmental Protection Equipment Co., Ltd.us pot ajudar a definir una especificació clara, comparar modes de transport i crear un pla pràctic d'instal·lació i funcionament. Preparat per reduir la pols i estabilitzar els punts de transferència? contacteu amb nosaltresper discutir la vostra aplicació i obtenir una solució a mida.
