La guia d'enginyeria definitiva per a ventiladors d'arrels d'acoblament directe

1. Ventiladors d'arrels d'acoblament directe: concepte bàsic

2. Mecànica del desplaçament positiu rotatiu d'acoblament directe

3. Avantatges de rendiment respecte als sistemes impulsats per corretja

4. Instal·lació i alineació: precisió per a la longevitat

5. Protocols de manteniment per a unitats d'accionament directe

6. Aplicacions industrials crítiques

7. Especificacions tècniques clau i guia de selecció

8. Preguntes freqüents (FAQ)

1. Ventiladors d'arrels d'acoblament directe: concepte bàsic

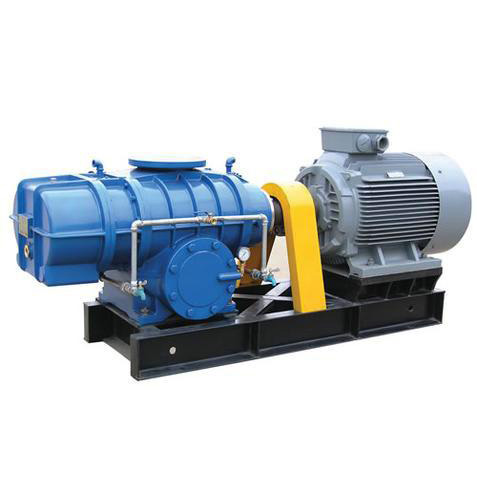

Al cor d'innombrables processos industrials, des del tractament d'aigües residuals fins al transport pneumàtic, es troba la robusta tecnologia deVentiladors d'arrels d'acoblament directe. A diferència de les alternatives accionades per corretja, aquestes unitats disposen d'un enllaç mecànic directe entre el motor i l'eix del ventilador mitjançant un acoblament. Aquesta distinció aparentment senzilla ofereix profunds beneficis en eficiència, durabilitat i estabilitat operativa. En eliminar el cinturó, el sistema eradica un punt comú de desgast i pèrdua d'energia, fent que els ventiladors d'arrels d'acoblament directe siguin una opció preferida per a aplicacions de servei continu on la fiabilitat és primordial.

Aquesta configuració directa garanteix que la velocitat de rotació del motor es transfereixi amb precisió als impulsors, proporcionant un flux d'aire estable i sense pulsacions que és fonamental per a processos com l'aireació en el tractament biològic o el transport de material a les plantes de ciment. La filosofia de disseny se centra en una pèrdua mecànica mínima i un temps de funcionament màxim, per això les indústries amb perfils operatius exigents adopten cada cop més aquest mètode d'accionament sobre els sistemes de corretges tradicionals.

2. Mecànica del desplaçament positiu rotatiu d'acoblament directe

Ventiladors d'arrels d'acoblament directefuncionen segons el principi de desplaçament positiu, utilitzant rotors de dos o tres lòbuls que giren en direccions oposades dins d'una carcassa mecanitzada amb precisió. L'acoblament directe garanteix que aquests rotors mantinguin una sincronització exacta, impulsats per engranatges de temporització que impedeixen el contacte metall amb metall. A mesura que els lòbuls giren, atrapen un volum fix d'aire al port d'admissió i el transporten al costat de descàrrega, on és expulsat contra la pressió del sistema.

L'avantatge mecànic clau rau en el propi acoblament. Un acoblament flexible, sovint d'estil de bloqueig cònic, connecta l'eix del motor amb l'eix del ventilador, acomodant-se a desalineaments menors mentre transmet el parell de manera eficient. Aquest accionament directe elimina el lliscament inherent als sistemes de corretja, assegurant que el bufador funcioni amb precisió a la seva velocitat dissenyada, que es correlaciona directament amb un cabal volumètric garantit. Aquesta característica és essencial per als processos que requereixen un subministrament d'aire mesurat i constant, com en els reactors de dosificació química o de llit fluiditzat.

3. Avantatges de rendiment respecte als sistemes impulsats per corretja

Quan s'avaluen els bufadors d'arrels d'acoblament directe en comparació amb els homòlegs impulsats per corretja, sorgeixen diversos factors diferenciadors de rendiment. En primer lloc, l'acoblament directe elimina la tensió i el desgast de la corretja, la qual cosa no només redueix la freqüència de manteniment, sinó que també evita la pèrdua gradual d'eficiència a mesura que les corretges s'estiren amb el temps. En segon lloc, l'absència d'un conjunt de corretja i politja redueix l'empremta global i el pes de la unitat, simplificant la instal·lació i la integració en dissenys de plantes compactes.

A més, els sistemes d'accionament directe presenten nivells de vibració més baixos i funcionen de manera més silenciosa, contribuint a un entorn de treball més segur i còmode. La reduïda complexitat mecànica significa que menys components estan subjectes a fallades, millorant la fiabilitat global del sistema. En aplicacions on l'espai és restringit o on es requereix un funcionament continu i amb càrrega elevada, l'acoblament directe proporciona un avantatge decisiu tant pel que fa a l'estabilitat del rendiment com a les consideracions de costos del cicle de vida.

4. Instal·lació i alineació: precisió per a la longevitat

El desplegament reeixit deVentiladors d'arrels d'acoblament directefrontisses d'una instal·lació meticulosa, especialment l'alineació de l'eix. Fins i tot una desalineació menor pot induir una vibració excessiva, un desgast prematur dels coixinets i la fatiga de l'acoblament. Les millors pràctiques de la indústria dicten que les meitats de l'acoblament s'han d'instal·lar amb un ajust d'interferència, sovint requerint calefacció controlada, per garantir una connexió segura als eixos.

L'alineació adequada implica comprovar tant les desviacions angulars com les desviacions. Per a una vida útil òptima, la lectura de l'indicador total (TIR) ​​als nuclis d'acoblament no ha de superar les 0,005 polzades (0,13 mm) i la desviació paral·lela de les cares de l'acoblament ha d'estar dins de 0,001 polzades (0,03 mm). A més, és fonamental establir la bretxa axial correcta entre les meitats de l'acoblament per acomodar l'expansió tèrmica dels eixos durant el funcionament, evitant la càrrega d'empenta que podria danyar els components interns del bufador. Es recomana utilitzar un acoblament d'estil de bloqueig cònic per garantir una transmissió positiva del parell i la facilitat d'eliminació.

5. Protocols de manteniment per a unitats d'accionament directe

Tot i que els ventiladors d'arrels d'acoblament directe requereixen una intervenció menys freqüent que les unitats accionades per corretja, és essencial un programa de manteniment estructurat. Les àrees d'enfocament principals inclouen la lubricació de la caixa de canvis i els coixinets, la inspecció de l'acoblament i la verificació de l'alineació. Els canvis periòdics d'oli amb el lubricant recomanat pel fabricant eviten el desgast dels engranatges i garanteixen un bon funcionament.

Les comprovacions periòdiques de l'acoblament haurien d'incloure una inspecció visual per detectar desgast o esquerdes i tornar a apretar els elements de fixació als valors especificats. El monitoratge de vibracions pot servir com a eina de manteniment predictiu, detectant els primers signes de desequilibri o desalineació. A més, assegurar-se que el filtre d'aire d'admissió estigui net i sense obstruccions protegirà els rotors dels danys de partícules, mantenint la sortida d'aire net i sense oli que és un segell distintiu d'aquests bufadors.

• Diari:Comproveu els nivells d'oli, escolteu si hi ha sorolls inusuals, controleu la pressió i la temperatura de descàrrega.
• Mensual:Inspeccioneu el desgast de l'acoblament, comproveu l'alineació i netegeu el filtre d'aire.
• Trimestral:Canvieu l'oli de l'engranatge, inspeccioneu els coixinets, comproveu tots els parells de fixació.
• Anualment:Revisió integral, inclosa la mesura del joc del rotor i la substitució del segell.

6. Aplicacions industrials crítiques

El disseny robust i el rendiment fiable dels ventiladors d'arrels d'acoblament directe els fan indispensables en una àmplia gamma de sectors. En el tractament d'aigües residuals, proporcionen aireació essencial per a la digestió aeròbica, assegurant la degradació biològica de la matèria orgànica. A la indústria de l'aqüicultura, mantenen nivells crítics d'oxigen dissolt en estanys i dipòsits, afectant directament la salut i el rendiment de les poblacions.

Per a la manipulació de materials a granel, aquests bufadors s'utilitzen en sistemes de transport pneumàtic per transportar ciment, grans, plàstics i altres pols a través de canonades. El flux d'aire estable i d'alta pressió garanteix una transferència de material consistent i eficient a llargues distàncies. Altres aplicacions clau inclouen el subministrament d'aire de combustió als forns, l'augment de gas a les plantes petroquímiques i les operacions d'envasat al buit, cosa que demostra la versatilitat d'aquesta tecnologia en tot l'espectre industrial.

Sectors d'aplicació clau:Aireació d'aigües residuals · Aqüicultura · Transport pneumàtic · Indústria del ciment · Centrals elèctriques · Processament químic · Manipulació de biogàs

7. Especificacions tècniques i guia de selecció clau

Seleccionant la dretaVentiladors d'arrels d'acoblament directeper a una aplicació requereix una anàlisi acurada dels requisits de cabal, pressió i potència. Les unitats típiques ofereixen cabals que van des de 0,6 m³/min fins a més de 120 m³/min, amb pressions de descàrrega de fins a 98 kPa. La potència del motor pot variar des d'1,1 kW per a unitats més petites fins a més de 185 kW per a models industrials a gran escala.

Quan especifiqueu un ventilador, tingueu en compte la pressió diferencial necessària, el cabal desitjat a aquesta pressió i les condicions ambientals de funcionament. El disseny del rotor de tres lòbuls s'ha convertit en l'estàndard de la indústria per les seves característiques de pulsació millorades i eficiència en comparació amb els dissenys més antics de dos lòbuls. La consulta de corbes de rendiment i fitxes tècniques és crucial per garantir que el ventilador seleccionat funcioni al seu punt d'eficiència òptima, oferint un servei fiable per a l'aplicació prevista.
